เลือกฉนวนผนังอย่างไร?
สรุปสั้น
เริ่มจากเป้าหมาย: ต้องการลดความร้อนผ่านผนังภายนอก หรือลดเสียงผ่านผนังระหว่างห้อง จากนั้นดูชนิดผนัง ผนังเบาโครงคร่าวมีโพรงให้ใส่แผ่นฉนวนได้ ส่วนผนังก่ออิฐหรือบล็อกมักต้องทำผนังเบาหรือผนังบุเพิ่มอีกชั้นเพื่อมีที่ใส่ฉนวน แล้วตรวจเรื่องความชื้นและข้อกำหนดด้านไฟ ผลกันเสียงเป็นของทั้งระบบผนัง ไม่ใช่ของฉนวนอย่างเดียว
1. เป้าหมายคืออะไร
| เป้าหมาย | ผนังที่มักเกี่ยวข้อง | ค่าที่ใช้เปรียบเทียบ |
|---|---|---|
| --- | --- | --- |
| ลดความร้อนเข้าห้อง | ผนังภายนอกที่รับแดด ผนังห้องปรับอากาศ | ค่า R ของฉนวนที่ความหนาจริง และค่าของทั้งผนัง (ค่า U) |
| ลดเสียงผ่านระหว่างห้อง | ผนังกั้นห้องนอน ห้องประชุม ห้องเครื่อง ผนังระหว่างยูนิต | STC / Rw ของระบบผนังที่ผ่านการทดสอบ |
| ทั้งสองอย่าง | ผนังภายนอกติดถนน ห้องเครื่องที่ติดห้องปรับอากาศ | ตรวจทั้งสองค่า |
ถ้าบ้านร้อนเพราะความร้อนจากหลังคาเป็นหลัก ฉนวนผนังอาจไม่ใช่จุดแรกที่ควรทำ ดู บ้านร้อน และ ความร้อนเข้าอาคารทางไหน ถ้าปัญหาคือห้องก้อง ไม่ใช่เสียงผ่านผนัง ดู ห้องเสียงก้อง
2. ผนังเบา (โครงคร่าว) หรือผนังก่อ

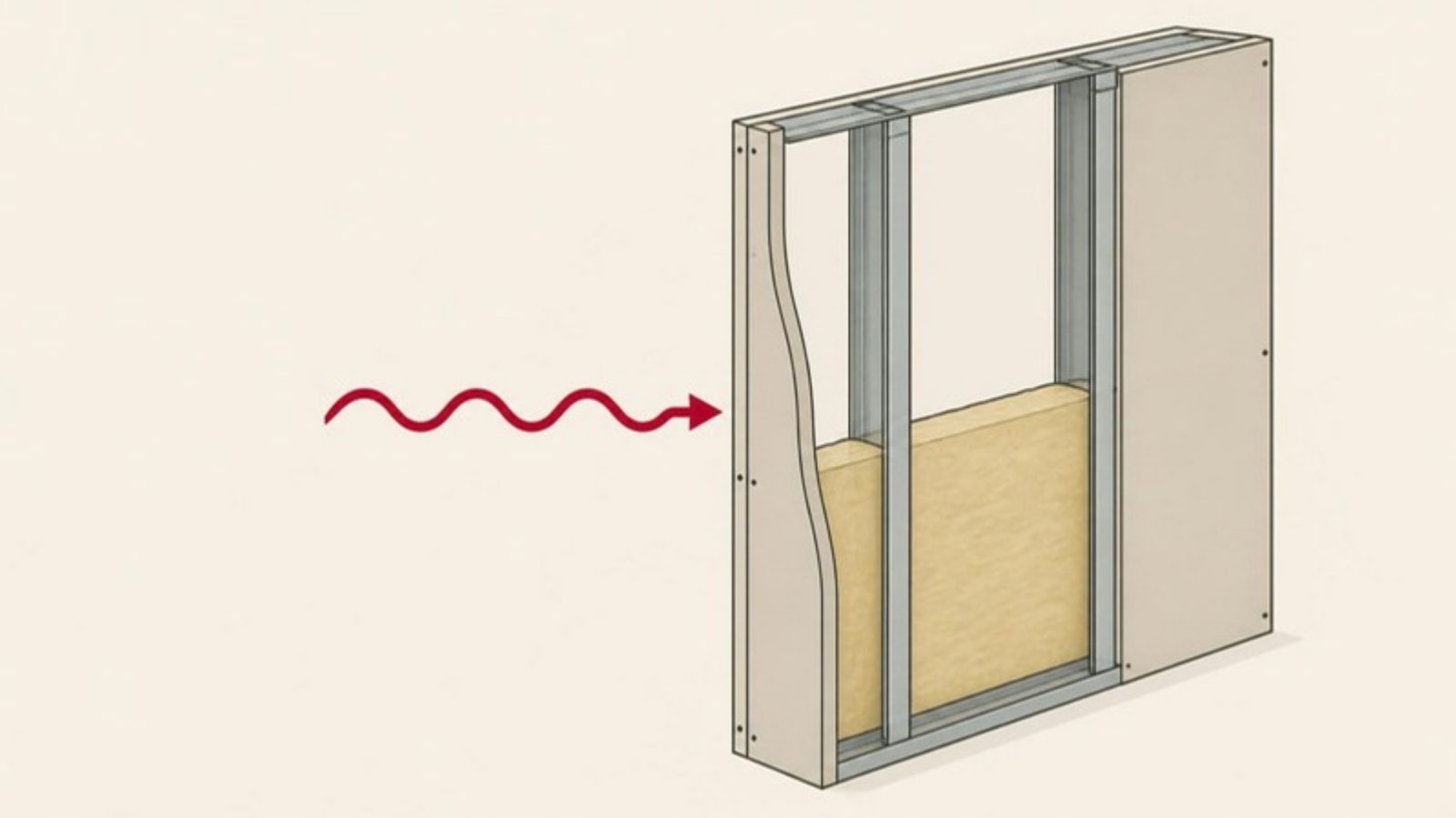

ผนังเบาโครงคร่าว
ผนังยิปซัมหรือไฟเบอร์ซีเมนต์บนโครงเหล็กหรือไม้มีโพรงอยู่แล้ว ใส่แผ่นฉนวนใยหินหรือใยแก้วในโพรงได้ง่าย เช่น ROCKWOOL Safe 'n' Silent Pro หรือ SCG Cylence ZoundBlock ใส่ให้เต็มโพรงโดยไม่เว้นช่อง ตามคู่มือของผู้ผลิต ดู การติดตั้งฉนวนในผนังเบา
ผนังก่ออิฐหรือบล็อก
ผนังก่อทึบไม่มีโพรงให้ใส่ฉนวน ทางเลือกทั่วไปคือทำผนังเบาหรือโครงบุผนังเพิ่มอีกชั้นแล้วใส่ฉนวนในโครงนั้น ซึ่งจะกินพื้นที่ห้องเพิ่ม สำหรับงานกันเสียง ผลที่ได้ขึ้นกับการแยกโครงชั้นใหม่ออกจากผนังเดิม ความลึกของโพรง และการปิดรอยรั่ว ควรให้ผู้ออกแบบหรือผู้เชี่ยวชาญกำหนดรายละเอียด
ผนังภายนอกที่มีช่องอากาศ
แผ่นฟอยล์สะท้อนความร้อน เช่น Eskimo Foil 101F หรือโฟม PE ผิวฟิล์มโลหะ เช่น M-PE Standard ใช้ในโพรงผนังได้ตามที่ผู้ผลิตระบุ ผิวสะท้อนต้องมีช่องอากาศด้านหน้าจึงทำงานได้ ดู ฟอยล์สะท้อนความร้อน
3. ผนังกันเสียง: ฉนวนเป็นส่วนหนึ่งของระบบ
ฉนวนในโพรงช่วยดูดซับเสียงที่สะท้อนอยู่ในโพรง แต่ผลกันเสียงของผนังมาจากหลายส่วนรวมกัน:
- มวลของแผ่นผนัง และจำนวนชั้น
- การแยกโครง ของผนังสองด้าน — งานวิจัยของ National Research Council Canada ชี้ว่าถ้าผนังสองด้านยึดติดกันแน่น ฉนวนในโพรงช่วยได้น้อยมาก
- ความลึกของโพรงและปริมาณฉนวน
- การปิดรอยรั่ว รอบขอบผนัง ฝ้า ปลั๊ก สวิตช์ และท่อที่ทะลุ
- เส้นทางเสียงอ้อม ผ่านฝ้า พื้น หรือโครงสร้าง ดู เสียงอ้อม (Flanking)
ใช้ค่า STC / Rw ของระบบผนังที่ผู้ผลิตทดสอบและให้รายละเอียดครบ แล้วสร้างตามรายละเอียดนั้น อ่านเพิ่มที่ ฉนวนในโพรงผนังช่วยกันเสียงอย่างไร และ ค่า STC / Rw
4. ความชื้น
- ผนังภายนอกในอากาศร้อนชื้นที่ด้านในเป็นห้องปรับอากาศ ไอน้ำมักเคลื่อนจากภายนอกเข้าสู่ภายใน แหล่งข้อมูลด้านวิทยาศาสตร์อาคารแนะนำว่าไม่ควรติดแผ่นกันไอน้ำ เช่น แผ่นพลาสติก ไว้ด้านในของผนังห้องปรับอากาศ ตำแหน่งของผิวฟอยล์หรือชั้นกันไอน้ำจึงควรพิจารณาร่วมกับผู้ออกแบบ ดู แผงกันไอน้ำ และ จุดน้ำค้างและการควบแน่น
- ผนังห้องน้ำหรือพื้นที่เปียก เลือกฉนวนและแผ่นผนังที่ผู้ผลิตระบุว่าใช้ในพื้นที่ชื้นได้
- เก็บฉนวนให้แห้งก่อนติดตั้ง และไม่ปิดผนังทับฉนวนที่เปียก
5. ข้อกำหนดด้านไฟ
- ดูว่าแบบหรือกฎหมายอาคารกำหนดอะไรไว้สำหรับผนังนั้น เช่น ผนังทางหนีไฟหรือผนังแบ่งส่วนกันไฟ
- วัสดุไม่ติดไฟ (เช่น ใยหินที่ผ่านการจัดประเภทตาม EN 13501-1) เป็นคุณสมบัติของวัสดุ ส่วนอัตราการทนไฟเป็นชั่วโมงเป็นของระบบผนังที่ทดสอบครบชุด ดู ศัพท์ด้านการทนไฟ
- ผนังที่ต้องทนไฟ ควรใช้ระบบที่มีผลทดสอบและให้ผู้เชี่ยวชาญกำหนด
ความผิดพลาดที่พบบ่อย
- ใส่ฉนวนในผนังเบาแต่ไม่อุดรอยรั่ว ช่องปลั๊ก หรือขอบบนใต้ฝ้า
- ติดแผ่นซับเสียงบนผนังเพื่อแก้เสียงจากห้องข้าง ๆ
- ใส่ฉนวนไม่เต็มโพรง หรือยัดจนแผ่นยุบ ดู ช่องว่างและการกดอัดฉนวน
- นำค่า STC ของระบบผนังในเอกสารมาใช้ ทั้งที่สร้างผนังต่างจากที่ทดสอบ
ดูวิธีแก้: เสียงข้างห้อง · เสียงเครื่องจักร · บ้านร้อน
แหล่งอ้างอิง
- National Research Council Canada (IRC) — Control of Sound Transmission through Gypsum Board Walls
- Building Science Corporation — BSD-106: Understanding Vapor Barriers
- Building Science Corporation — Info-501: Installation of Cavity Insulation
- ROCKWOOL — เอกสารข้อมูลสินค้าและหน้าสินค้า Safe 'n' Silent Pro
- SCG — คู่มือติดตั้ง SCG Cylence ZoundBlock และแค็ตตาล็อกวัสดุอะคูสติก SCG
- EN 13501-1 — Fire classification of construction products and building elements: reaction to fire
