ทำไมใส่ฉนวนในโพรงผนังแล้วผนังกันเสียงได้ดีขึ้น?
สรุปสั้น

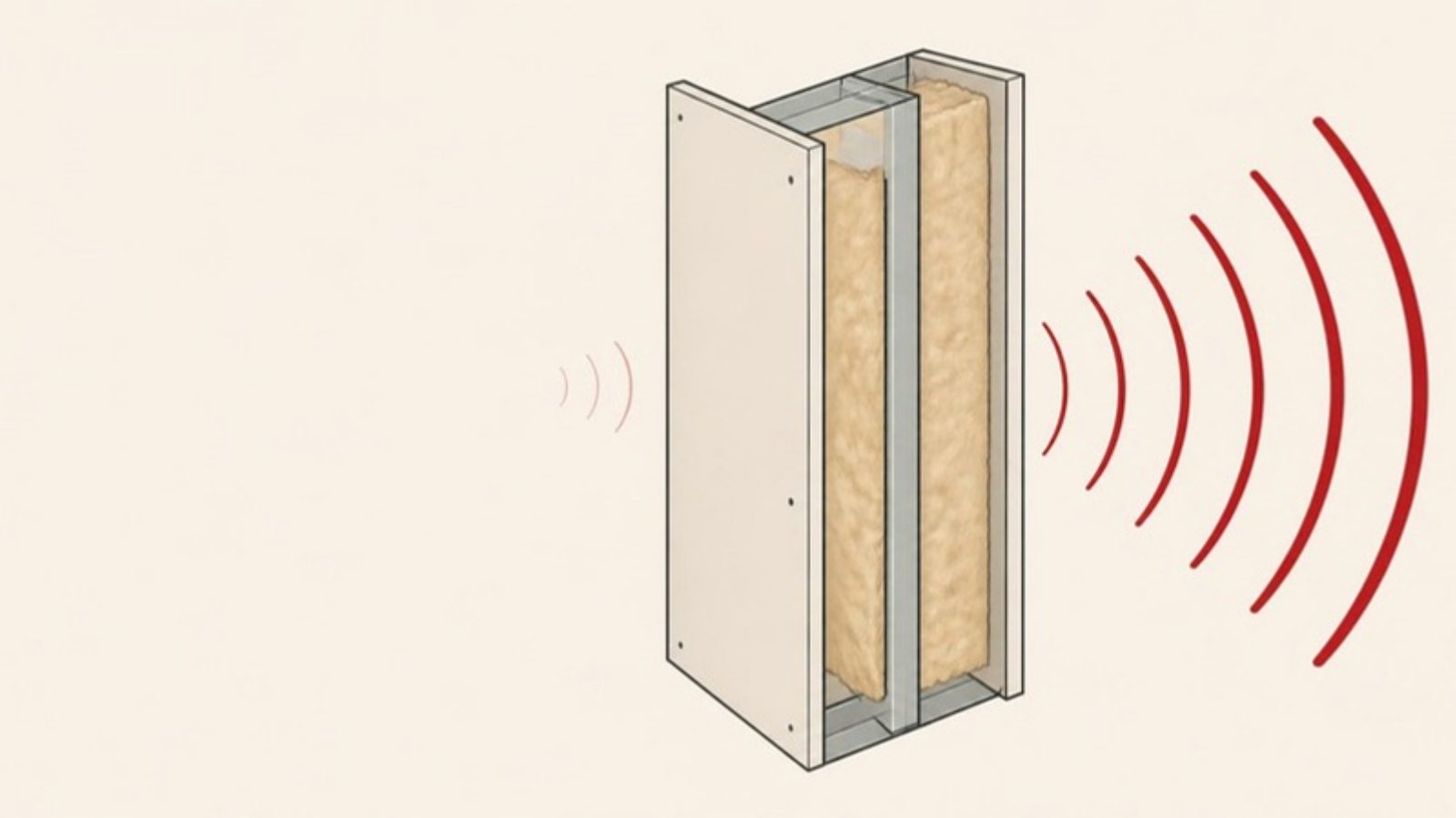

ผนังเบาหรือผนังสองชั้นมีโพรงอากาศอยู่ตรงกลาง เสียงที่ผ่านแผ่นแรกเข้ามาจะสะท้อนไปมาในโพรงแล้วดันแผ่นอีกฝั่งให้สั่น ฉนวนใยแก้วหรือใยหินในโพรง ช่วยดูดซับพลังงานเสียงส่วนนี้ เสียงจึงไปถึงอีกฝั่งน้อยลง แต่ผลจะเกิดเต็มที่เมื่อระบบผนังถูกต้อง — แผ่นผนังสองฝั่งไม่ยึดติดกันแบบแข็ง มีมวลพอ และไม่มีรอยรั่ว ค่า STC หรือ Rw จึงเป็นของผนังทั้งระบบที่ทดสอบ ไม่ใช่ของฉนวน
ในโพรงผนังเกิดอะไรขึ้น?
ผนังเบาประกอบด้วยแผ่นผนังสองฝั่ง (เช่น ยิปซัมบอร์ดหรือไฟเบอร์ซีเมนต์บอร์ด) โครงคร่าว และโพรงอากาศตรงกลาง เสียงผ่านผนังแบบนี้ได้สองทางหลัก:
- ผ่านอากาศในโพรง — แผ่นแรกสั่น อากาศในโพรงทำหน้าที่คล้ายสปริงส่งแรงไปยังแผ่นที่สอง และเสียงยังสะท้อนไปมาในโพรงได้
- ผ่านโครงคร่าว — ถ้าแผ่นทั้งสองฝั่งยึดกับโครงเดียวกันแบบแข็ง แรงสั่นจะวิ่งผ่านโครงไปอีกฝั่งโดยตรง
ฉนวนในโพรงช่วยลดทางแรก ส่วนทางที่สองต้องแก้ด้วยการออกแบบโครง เช่น โครงแยกสองแถว โครงสลับ หรือเหล็กรางกันสะเทือน (resilient channel)
ฉนวนช่วยได้มากแค่ไหน?
งานวิจัยของ National Research Council Canada (NRC) ที่ทดสอบผนังยิปซัมบอร์ดกว่า 250 แบบ สรุปไว้ว่า:
- ถ้าแผ่นผนังสองฝั่งยึดติดกันแบบแข็ง ฉนวนในโพรงแทบไม่ช่วย
- ถ้าแผ่นผนังสองฝั่งแยกกันถูกต้อง การใส่ฉนวนในโพรงเพิ่มค่า STC ได้ประมาณ 10 จุดในผนังที่ทดสอบ โดยค่าจริงต่างกันไปตามแบบผนัง
- ชนิดของฉนวนมีผลต่อค่า STC ค่อนข้างน้อย เมื่อเทียบกับการแยกโครง มวลของแผ่นผนัง และความลึกของโพรง
- ใส่ฉนวนเต็มหน้าโพรงได้ผลดีกว่าใส่แค่บางส่วนด้วยปริมาณวัสดุเท่ากัน
คู่มือติดตั้ง SCG Cylence ZoundBlock แสดงผนังแผ่น SCG SmartBoard 8 มม. ด้านละ 1 แผ่น บนโครงเหล็ก C64/U66 (ความหนารวม 82 มม.) ว่ามีค่า STC 41 เมื่อไม่มีฉนวน และ STC 48 เมื่อใส่ ZoundBlock S050 ในโพรง ค่านี้เป็นของผนังแบบนั้นเท่านั้น ถ้าเปลี่ยนแผ่น โครง หรือความหนาโพรง ผลจะเปลี่ยน และเอกสารไม่ได้ระบุว่าเป็นค่าทดสอบในห้องปฏิบัติการหรือค่าคำนวณ
ทำไมบอกว่าเป็นผลของทั้งระบบ?
ค่ากันเสียงของผนังขึ้นกับหลายส่วนพร้อมกัน:
- มวลของแผ่นผนัง — จำนวนชั้นและน้ำหนักต่อตารางเมตร
- การแยกโครง — แผ่นสองฝั่งเชื่อมกันแข็งแค่ไหน
- ความลึกโพรง — โพรงลึกกว่ามักช่วยได้มากกว่า
- ฉนวนในโพรง — เติมเต็มโพรงอย่างถูกวิธี
- รอยรั่วและเสียงทางอ้อม — ปลั๊กไฟ รอยต่อ ช่องเหนือฝ้า
ฉนวนเป็นเพียงหนึ่งในห้าข้อนี้ ถ้าข้ออื่นอ่อน เช่น มีช่องเปิดหรือเสียงวิ่งอ้อมผ่านฝ้า การเพิ่มฉนวนก็ช่วยได้จำกัด ดู เสียงผ่านผนังและเสียงเล็ดลอดทางอ้อม (Flanking)
ฉนวนไม่มีค่า STC ของตัวเอง
ค่า STC หรือ Rw ที่เห็นคู่กับชื่อฉนวนเป็นค่าของผนังระบบที่ระบุไว้ในเอกสาร ถ้าจะอ้างค่าในโครงการ ให้สร้างผนังตามรายละเอียดนั้น อ่านเพิ่มที่ ค่า STC และ Rw คืออะไร
เลือกฉนวนในโพรงผนังอย่างไร
- เลือกความหนาให้พอดีกับโพรง เพื่อเติมได้เต็มหน้าโพรงโดยไม่ต้องอัดแน่นเกินไป
- ดูว่าผู้ผลิตมีเอกสารระบบผนังที่ใช้ฉนวนรุ่นนั้นหรือไม่ และรายละเอียดตรงกับผนังที่จะทำไหม
- พิจารณาเรื่องอื่นที่เกี่ยวข้องด้วย เช่น พฤติกรรมเมื่อเกิดไฟ (ดูเอกสารของผลิตภัณฑ์) และความสะดวกในการติดตั้ง
- ใยหินและใยแก้วต่างก็ใช้ในโพรงผนังได้ ดูความต่างที่ ใยหินกับใยแก้วต่างกันอย่างไร
ก่อนลงมือติดตั้ง อ่าน ข้อควรรู้ก่อนใส่ฉนวนในผนังเบา
ดูวิธีแก้: เสียงข้างห้อง / ข้างบ้าน · เสียงเครื่องจักร
แหล่งอ้างอิง
- National Research Council Canada — Construction Technology Update No. 1, Control of Sound Transmission through Gypsum Board Walls (Warnock & Quirt, 1997)
- SCG — คู่มือติดตั้ง SCG Cylence ZoundBlock (ตารางค่า STC ของผนังตัวอย่าง)
- ROCKWOOL (Thailand) — Data Sheet Safe 'n' Silent Pro
- ASTM E90 / ASTM E413 และ ISO 10140-2 / ISO 717-1 — การทดสอบและจัดระดับค่ากันเสียงของผนัง
