ทำไมการต่อรอยและปิดรอยต่อฉนวนจึงสำคัญ?

ทำไมรอยต่อเล็ก ๆ ถึงเป็นปัญหาใหญ่

ไอน้ำเคลื่อนจากอากาศที่อุ่นและชื้นไปยังผิวที่เย็นกว่า ถ้าไปถึงผิวที่อุณหภูมิต่ำกว่าจุดน้ำค้าง (Dew Point) จะกลายเป็นน้ำ (จุดน้ำค้างกับการเกิดหยดน้ำ) เนื้อฉนวนที่ดีจะชะลอทางเดินนี้ได้ แต่รอยต่อที่เปิดอยู่เป็นทางลัด ที่ทั้งอากาศและไอน้ำผ่านได้ง่ายกว่าเนื้อฉนวนมาก

ผลที่มักพบคือหยดน้ำเฉพาะจุด คราบน้ำบนฝ้า ฉนวนชุ่มน้ำ และท่อเหล็กเป็นสนิมใต้ฉนวน ซึ่งมักเริ่มจากรอยต่อ ปลายฉนวน หรือจุดแขวน ไม่ใช่จากกลางท่อ (ทำไมท่อแอร์มีน้ำหยด)

ฉนวนยางดำ: กาวคือส่วนหนึ่งของระบบ

ฉนวนยางดำเป็นเซลล์ปิด ความต้านทานไอน้ำอยู่ในเนื้อวัสดุ (ฉนวนยางดำคืออะไร) แต่รอยผ่าและรอยต่อไม่มีคุณสมบัตินี้ถ้าไม่ได้ติดกาว หลักการที่ผู้ผลิตระบุในคู่มือติดตั้ง:

• ใช้กาวสำหรับฉนวนยางดำที่ผู้ผลิตกำหนด ไม่ใช้กาวทั่วไปที่อาจไม่เข้ากับเนื้อยาง
• ทากาวทั้งสองผิว รอให้กาวหมาด (ตามวิธีทดสอบในคู่มือผู้ผลิต) แล้วจึงกดประกบให้แนบทั้งความหนา
• ติดตั้งแบบดันเข้าหากันเล็กน้อย ไม่ดึงให้ยืด เพราะรอยต่อที่ถูกดึงมีแนวโน้มแยกออก
• ติดกาวทั้งรอยผ่าตามยาวและรอยต่อชนปลาย ในงานเย็น
• ทิ้งเวลาให้กาวแห้งตามเอกสารกาวก่อนพันเทป ทาสี หรือหุ้มผิวทับ

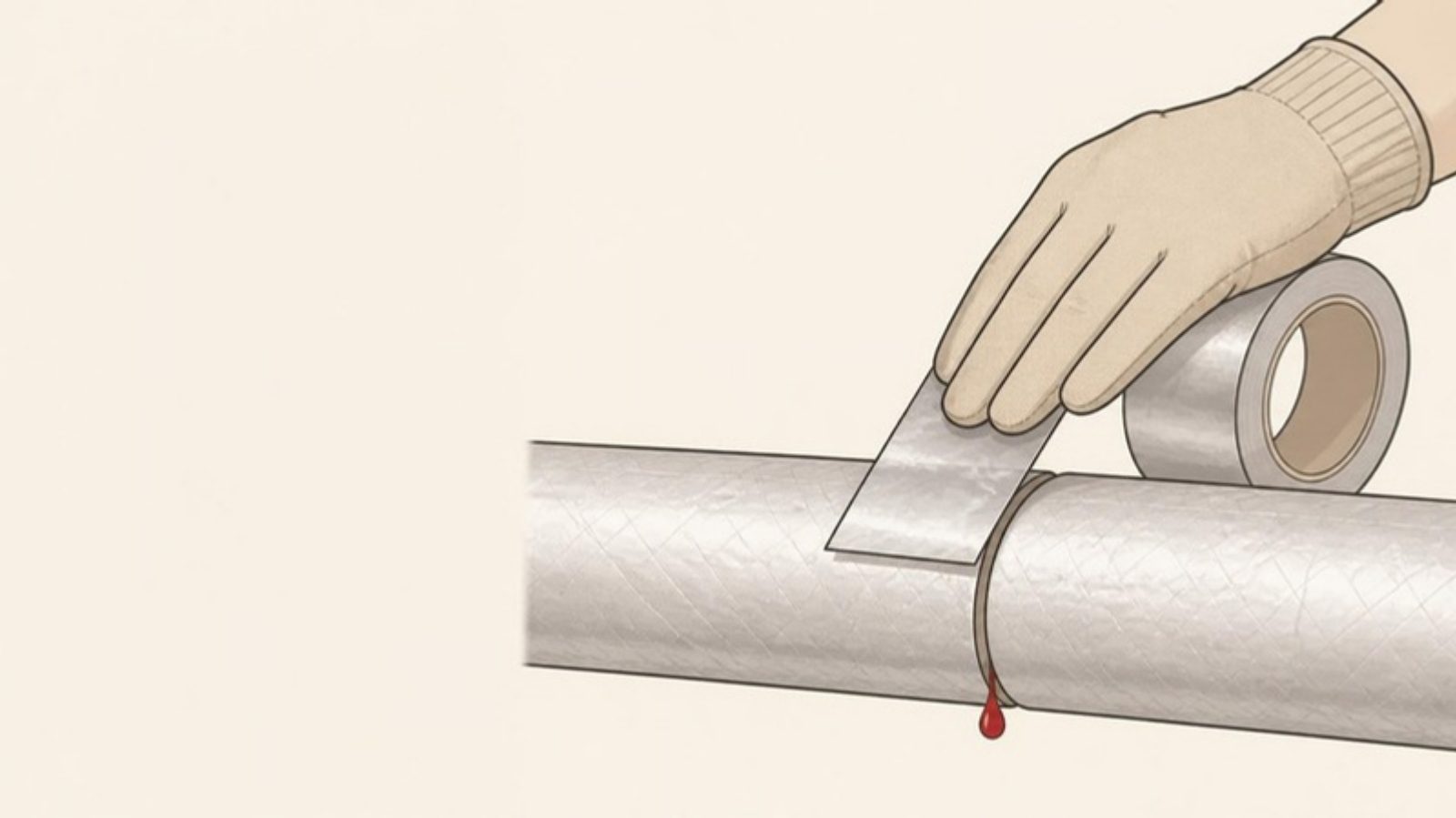

ฉนวนผิวฟอยล์: เทปคือแนวกันไอน้ำ

ฉนวนใยแก้วหุ้มท่อลม เช่น Micro Duct Wrap FRK หรือฉนวนอื่นที่มีผิวฟอยล์ อาศัยผิวฟอยล์เป็นแผ่นกันไอน้ำ (แผ่นกันไอน้ำคืออะไร) ผิวนี้จะทำงานได้ก็ต่อเมื่อต่อเนื่องไม่ขาดตอน:

• วางแผ่นให้ชิดกันและมีปีกเหลื่อมตามที่ผู้ผลิตแนะนำ
• ปิดรอยต่อ รอยฉีก รอยเจาะหมุด และรอยตัดทุกจุดด้วยเทปฟอยล์ที่เข้ากับผิว เช่น INSU-TAPE
• ทำความสะอาดผิวให้แห้งไม่มีฝุ่นก่อนติดเทป และรีดเทปให้แนบ
• ตรวจช่วงอุณหภูมิขณะติดตั้งและอุณหภูมิใช้งานของเทปในเอกสาร
• ถ้ายึดฉนวนกับท่อลมด้วยกาว เช่น INSU-BOND FiberTight ให้ทาตามปริมาณและวิธีในเอกสารผู้ผลิต

จุดแขวนและจุดรองรับ: อย่าให้ฉนวนถูกบีบ

ที่เหล็กแขวนหรือแคลมป์รัดท่อ ฉนวนมักถูกบีบจนบางลง หรือถูกตัดเว้นช่องไว้ ทำให้ผิวนอกเย็นลงจนเกิดหยดน้ำเฉพาะจุด และเหล็กแขวนที่แตะท่อโดยตรงเป็นสะพานความร้อน (Thermal Bridge) ผู้ผลิตฉนวนบางรายจึงมีตัวรองรับท่อที่หุ้มฉนวนมาแล้วเพื่อให้ฉนวนต่อเนื่อง ในท่อลม ผู้ผลิตแนะนำให้ไม่บีบฉนวนจนบางที่มุมท่อ ดูเพิ่มที่ ช่องว่างและการบีบอัดฉนวน

ตรวจงานก่อนปิดฝ้า

1. รอยผ่าและรอยต่อฉนวนยางดำติดกาวแนบตลอดแนว ไม่มีรอยแยก
2. ปลายฉนวนที่วาล์ว ข้อต่อ และจุดสิ้นสุด ปิดครบ
3. ผิวฟอยล์ไม่มีรอยฉีก รอยต่อและรอยหมุดปิดเทปครบ
4. จุดแขวนไม่บีบฉนวนจนบาง
5. ส่วนที่อยู่กลางแจ้งมีการป้องกันแดดตามคำแนะนำผู้ผลิต

แหล่งอ้างอิง

• Armacell — ArmaFlex Application Manual (การติดกาวรอยต่อ การติดตั้งแบบไม่ดึงยืด การรอให้กาวแห้ง)
• Armacell — ข้อมูลตัวรองรับท่อ ArmaFix และการบีบอัดฉนวนที่จุดแขวน
• NAIMA / Insulation Institute — คำแนะนำการติดตั้งฉนวนใยแก้วหุ้มท่อลม (การปิดรอยต่อด้วยเทป การไม่บีบฉนวนที่มุม)
• เอกสารผู้ผลิต: AEROFLEX Tube (วิธีติดตั้ง), INSU-TAPE Aluminium Tape, INSU-BOND FiberTight
