ท่อลมอ่อนหุ้มฉนวน (Insulated Flexible Duct) คืออะไร ใช้ตรงไหน?

5 นาที · เรียบเรียงโดยทีมงาน · ปรับปรุงล่าสุด 26 ก.ย. 2569

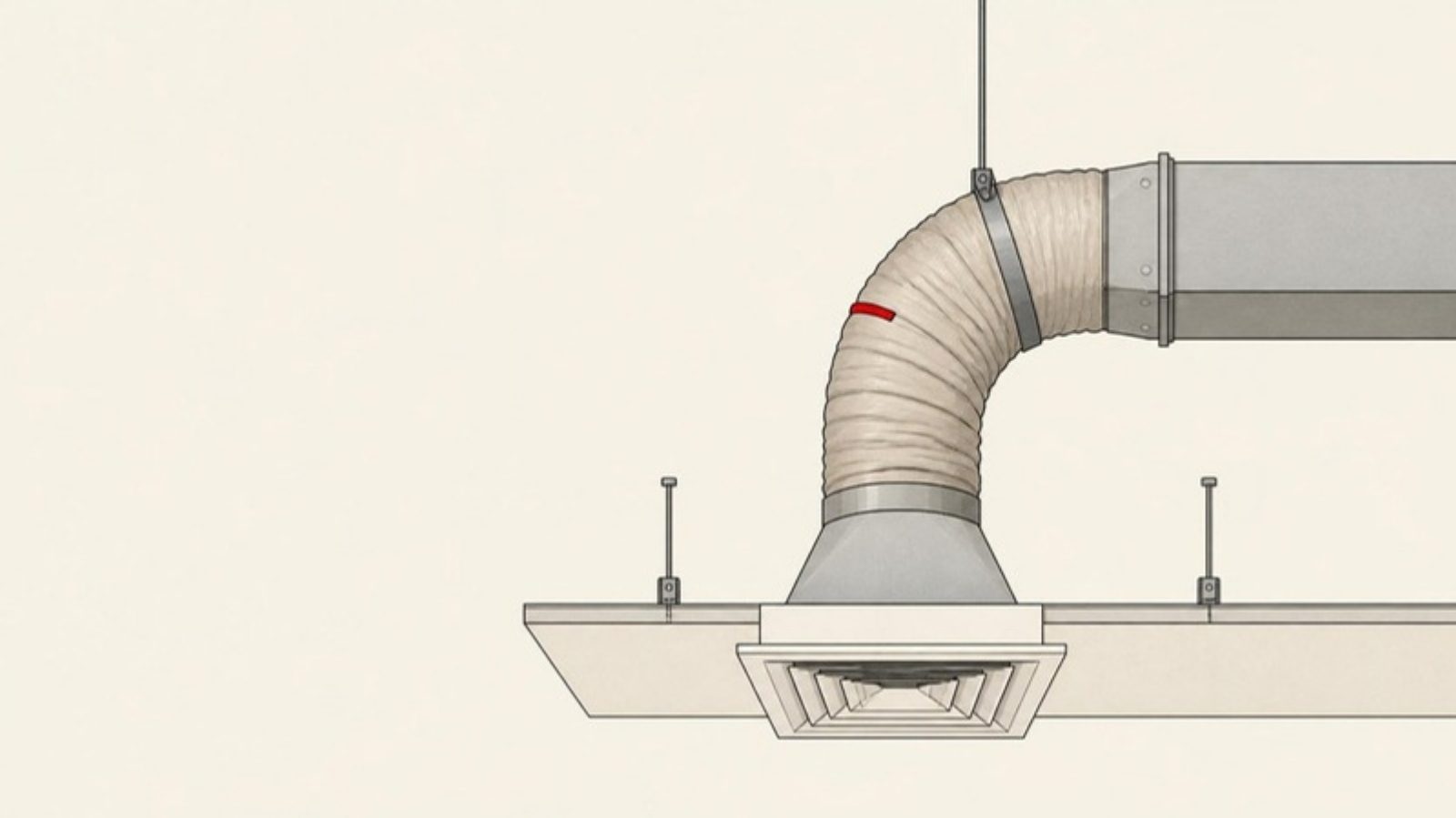

ท่อลมอ่อนหุ้มฉนวนช่วงสั้นโค้งจากท่อลมหลักลงมาต่อกับหัวจ่ายลมสี่เหลี่ยมบนฝ้าเพดาน มีแถบสีแดงเล็ก ๆ ที่ช่วงโค้ง

สรุปสั้น

ท่อลมอ่อนหุ้มฉนวน (Insulated Flexible Duct / Flex Duct) คือท่อลมทรงกลมที่ดัดโค้งได้ มีฉนวน เช่น ใยแก้ว หุ้มมาจากโรงงานพร้อมผิวนอก มักใช้ต่อช่วงสั้นจากท่อลมหลักไปยังหัวจ่ายลมหรือหน้ากากลม เพราะติดตั้งง่ายในพื้นที่ใต้ฝ้าที่แคบ แต่ท่อลมอ่อนมีแรงต้านลมสูงกว่าท่อตรงผิวเรียบ และยิ่งหักงอ ตกท้องช้าง หรือถูกบีบ แรงต้านยิ่งเพิ่ม ความเร็วลมและแรงดันที่รองรับต้องดูจากเอกสารของรุ่น

โครงสร้างของท่อลมอ่อนหุ้มฉนวน

โดยทั่วไปมีสามชั้น:

ท่อด้านใน — ผนังท่อที่ลมไหลผ่าน มักมีโครงลวดเกลียวให้ท่อคงรูป
ฉนวน — เช่น ใยแก้ว ความหนาและความหนาแน่นตามรุ่น
ผิวนอก — เช่น อลูมิเนียมฟอยล์เสริมแรง ทำหน้าที่ปกป้องฉนวนและเป็นชั้นกันไอน้ำ

ตัวอย่างสินค้าที่เราจำหน่าย: Duct Excel ISODEC ผู้ผลิตระบุว่าเป็นท่อลมอ่อนหุ้มใยแก้ว ผิวนอกเป็นอลูมิเนียมฟอยล์ไร้รอยต่อเสริมใยแก้ว ฉนวนหนา 25 หรือ 50 มม. รุ่น A2Q รองรับความเร็วลมสูงสุด 20 m/s และรุ่น A2X 30 m/s ตามเอกสารผู้ผลิต

ใช้ตรงไหน

ช่วงเชื่อมต่อสุดท้าย จากท่อลมหลัก (หรือกล่องลม) ไปยังหัวจ่ายลมที่ฝ้า
ตำแหน่งที่ต้องปรับแนวเล็กน้อยให้ตรงกับหัวจ่ายลม หรือหลบโครงสร้าง
ระบบลมเย็นที่ต้องการฉนวนต่อเนื่องไปจนถึงหัวจ่ายลม

ท่อลมอ่อนไม่ได้ออกแบบมาแทนท่อลมหลักระยะยาว ความยาวที่เหมาะสมควรเป็นไปตามแบบของผู้ออกแบบระบบและคำแนะนำผู้ผลิต

ทำไมการหักงอและตกท้องช้างเป็นปัญหา

ผนังด้านในของท่อลมอ่อนไม่เรียบเท่าท่อลมโลหะ จึงมีแรงต้านลม (Pressure Loss) มากกว่าอยู่แล้ว และแรงต้านจะเพิ่มขึ้นอีกเมื่อ:

ไม่ดึงท่อให้ยืดเต็มที่ — ผนังท่อย่นเป็นลอน
ท่อตกท้องช้าง ระหว่างจุดแขวน
หักโค้งแคบ หรือหักพับตรงจุดต่อ
ท่อถูกบีบ โดยสายรัด โครงฝ้า หรือท่ออื่น

ผลคือลมออกที่หัวจ่ายน้อยกว่าที่ออกแบบ บางห้องเย็นไม่ทั่ว และพัดลมต้องทำงานหนักขึ้น คู่มือการติดตั้งของ Air Diffusion Council (ADC) จึงกำหนดเรื่องการดึงท่อให้ยืด ระยะแขวน และการจำกัดการตกท้องช้างไว้

หลักการติดตั้งทั่วไป

ตัดท่อให้ยาวพอดี ดึงให้ยืดเต็มที่ ไม่ปล่อยท่อเหลือขดไว้
แขวนและรองรับเป็นระยะตามคำแนะนำผู้ผลิต ใช้สายรัดหรือแถบรองรับที่กว้างพอไม่ให้บีบฉนวน
ทำโค้งให้กว้างและนุ่มนวล หลีกเลี่ยงการหักงอที่ปากท่อ
ยึดท่อด้านในกับคอต่อให้แน่น แล้วดึงฉนวนและผิวนอกคลุมรอยต่อ ปิดด้วยเทปและสายรัดตามที่ผู้ผลิตกำหนด เพื่อไม่ให้มีช่องที่ทำให้เกิดหยดน้ำ (การปิดรอยต่อฉนวน)
ระวังไม่ให้ผิวนอกฉีก ถ้าฉีกให้ซ่อมด้วยเทปที่เข้ากับผิวนอก

ค่าความเร็วลม แรงดัน และอุณหภูมิ ดูจากเอกสาร

ความเร็วลมสูงสุด แรงดันใช้งาน ช่วงอุณหภูมิ และความหนาฉนวนต่างกันตามรุ่น เลือกให้ตรงกับการออกแบบระบบ และให้ผู้ออกแบบระบบปรับอากาศกำหนดขนาดและความยาวท่อ

อ่านต่อ: ทำไมต้องหุ้มฉนวนท่อลม และ เลือกฉนวนท่อลมอย่างไร

แหล่งอ้างอิง

Air Diffusion Council (ADC) — Flexible Duct Performance & Installation Standards
NAIMA / Insulation Institute — A Guide to Insulated HVAC Duct Systems
Duct Excel — ISODEC product page (โครงสร้าง ความเร็วลม แรงดัน อุณหภูมิ)
