Duct Wrap กับ Duct Liner ต่างกันอย่างไร?
สรุปสั้น
Duct Wrap คือฉนวนที่หุ้มรอบนอกท่อลมหลังติดตั้งท่อแล้ว หน้าที่หลักคือลดความร้อนเข้า-ออกและป้องกันการควบแน่นที่ผิวท่อ Duct Liner คือฉนวนที่บุภายในท่อลม มักติดตั้งระหว่างขึ้นรูปท่อ ช่วยทั้งกันความร้อนและดูดซับเสียงที่เดินทางมาตามท่อ ไม่มีแบบใดดีกว่าในทุกงาน — เลือกตามว่างานนั้นต้องการควบคุมเสียงด้วยหรือไม่ และตามข้อกำหนดของโครงการ

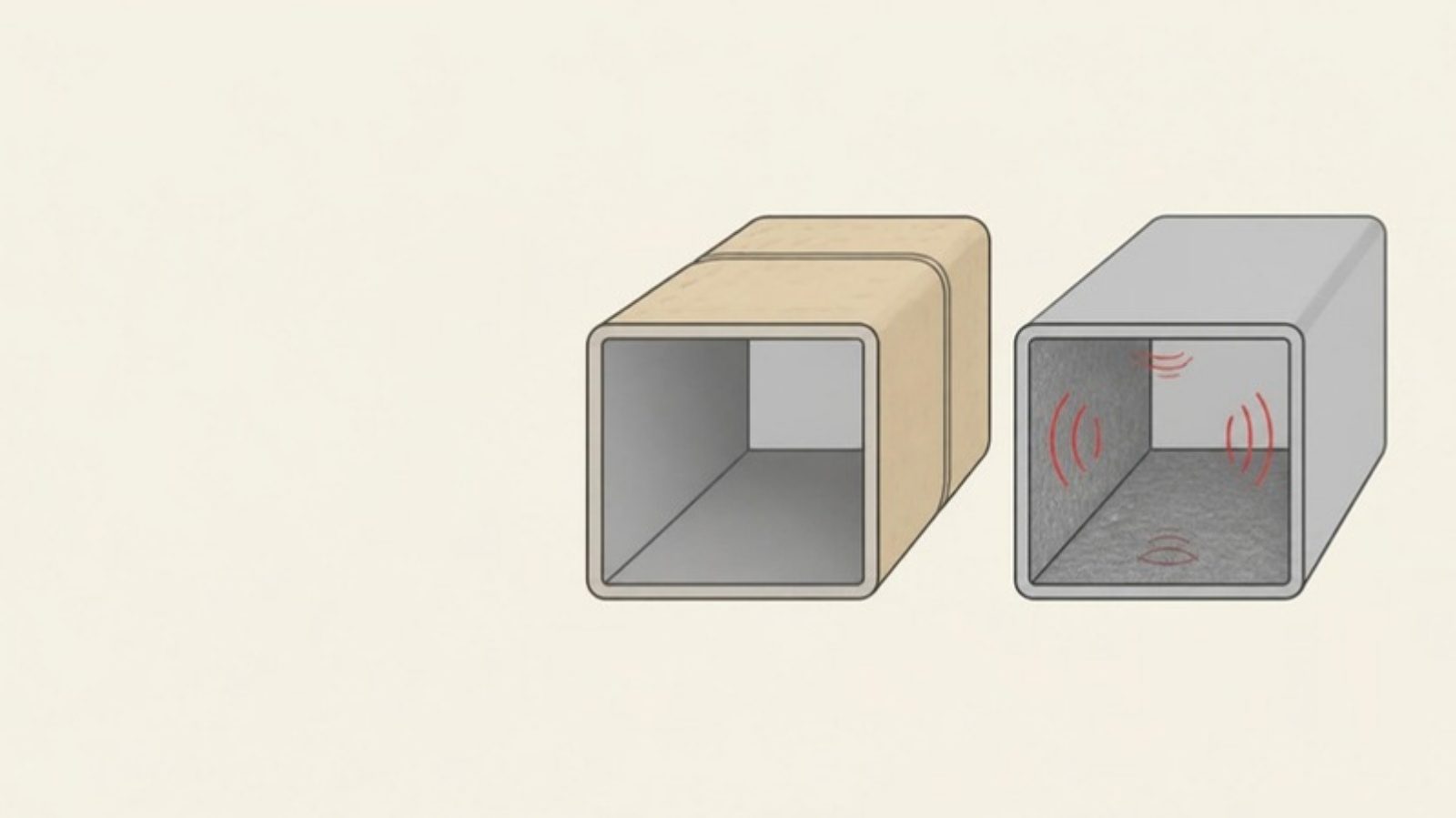

- 1ฉนวนหุ้มรอบด้านนอกท่อลม ช่วยลดการรับความร้อนและลดหยดน้ำที่ผิวท่อลมเย็น
- 2ผิวฟอยล์ด้านนอกทำหน้าที่กันไอน้ำ ต้องต่อเนื่อง และปิดรอยต่อด้วยเทปตามคำแนะนำผู้ผลิต
- 3ลมเย็นในท่อ
- 4ฉนวนบุภายในท่อ ช่วยเรื่องความร้อนและลดเสียงที่มากับลมในท่อ
- 5ผิวด้านที่สัมผัสลมต้องเป็นชนิดที่ออกแบบให้ใช้ในกระแสลม — ดูเอกสารผู้ผลิตเรื่องความเร็วลมและการทดสอบ
เปรียบเทียบภาพรวม
| Duct Wrap (หุ้มนอก) | Duct Liner (บุใน) | |
|---|---|---|
| --- | --- | --- |
| ตำแหน่ง | รอบนอกผนังท่อ | ภายในท่อ ผิวสัมผัสกระแสลม |
| ติดตั้งเมื่อไร | หลังติดตั้งท่อลมแล้ว | ส่วนใหญ่ระหว่างผลิต/ขึ้นรูปท่อ |
| หน้าที่หลัก | กันความร้อน ควบคุมการควบแน่น | กันความร้อน + ดูดซับเสียงในท่อ |
| เรื่องเสียงในท่อ | แทบไม่ช่วย เพราะอยู่นอกท่อ | ช่วยได้ ขึ้นกับค่าการดูดซับเสียงของผลิตภัณฑ์ |
| จุดที่ต้องระวัง | ผิวฟอยล์/แผงกันไอน้ำต้องต่อเนื่อง ปิดรอยต่อทุกจุด ไม่กดฉนวนจนยุบ | ผิวต้องทนแรงลมตามความเร็วลมของระบบ ยึดแน่น ปิดขอบตัด |
| ตัวอย่างสินค้า | Micro Duct Wrap FRK | Micro Duct Liner PFL, AEROFLEX ACOUSTEX |
ตารางนี้เป็นแนวโน้มทั่วไป คุณสมบัติจริงให้ดูจากเอกสารของแต่ละผลิตภัณฑ์
Duct Wrap: ต้องใส่ใจอะไร?
- ความต่อเนื่องของผิวหุ้ม (Facing) — สำหรับท่อลมเย็น ผิวฟอยล์ทำหน้าที่เป็นแผงกันไอน้ำ รอยต่อ รอยฉีก รูเจาะ และจุดที่ยึดหมุดต้องปิดด้วยเทปที่เหมาะสม เช่น เทปอะลูมิเนียมฟอยล์ ดู Vapour Barrier คืออะไร
- อย่ากดฉนวนจนยุบ — โดยเฉพาะที่มุมท่อสี่เหลี่ยมและใต้เข็มขัด/ลวดรัด ความหนาที่ยุบลงทำให้ความต้านทานความร้อนลดลง ตรงนั้นอาจเป็นจุดแรกที่มีหยดน้ำ
- ตัดความยาวให้พอรอบท่อ ตามวิธีของผู้ผลิต เพื่อให้ได้ความหนาหลังติดตั้งตามที่ออกแบบ
Duct Liner: ต้องใส่ใจอะไร?
- ความทนต่อแรงลม (Air Erosion) — เพราะผิวฉนวนสัมผัสกระแสลมโดยตรง ผู้ผลิตจะระบุผลทดสอบการกัดเซาะที่ความเร็วลมระดับหนึ่ง ในสหรัฐฯ ใช้การทดสอบตาม UL 181 และข้อกำหนดวัสดุ ASTM C1071 สำหรับ Duct Liner ใยแก้ว ต้องเลือกผลิตภัณฑ์ที่ผลทดสอบครอบคลุมความเร็วลมของระบบ
- การยึดติด — ใช้กาวและหมุดตามที่ผู้ผลิตกำหนด เช่น กาวสำหรับติดฉนวนใยแก้ว/ใยหินกับผนังท่อ (INSU-BOND FiberTight)
- ขอบตัดและรอยต่อ — ควรปิดหรือเคลือบตามคำแนะนำของผู้ผลิต เพื่อไม่ให้ลมเซาะเนื้อฉนวน
- ค่าการดูดซับเสียง — ดูค่าที่ผู้ผลิตวัดตามความหนาจริง อ่านเพิ่มที่ ค่า NRC คืออะไร
บางโครงการใช้ Duct Liner ช่วงใกล้เครื่องส่งลมหรือจุดที่ต้องการลดเสียง แล้วใช้ Duct Wrap ช่วงอื่น การแบ่งแบบนี้เป็นการตัดสินใจของผู้ออกแบบระบบ
เรื่องไฟและควัน
ฉนวนท่อลมทั้งสองแบบมักต้องผ่านข้อกำหนดด้านการลามไฟและควันของโครงการ เช่น ข้อกำหนดตาม NFPA 90A ที่อ้างอิงผลทดสอบ ASTM E84 / UL 723 ให้ตรวจสอบว่าผลทดสอบในเอกสารผู้ผลิตตรงกับข้อกำหนดของโครงการ อ่านเพิ่มที่ ศัพท์ด้านการป้องกันไฟ
แหล่งอ้างอิง
- NAIMA / Insulation Institute — A Guide to Insulated HVAC Duct Systems (AH121) และ Fibrous Glass Duct Wrap (AH139)
- Johns Manville — Duct Liner vs. Duct Wrap: Which One is Best for Your Application?
- ASTM C1071 — Standard Specification for Fibrous Glass Duct Lining Insulation
- UL 181 — Factory-Made Air Ducts and Air Connectors
- NFPA 90A — Installation of Air-Conditioning and Ventilating Systems
- เอกสารผู้ผลิต Micro Duct Wrap FRK, Micro Duct Liner (Microfiber) และ ACOUSTEX (Aeroflex)
