ฉนวนเพื่อป้องกันการสัมผัส (Personnel Protection) และอุณหภูมิผิวคืออะไร?

6 นาที · เรียบเรียงโดยทีมงาน · ปรับปรุงล่าสุด 10 ต.ค. 2569

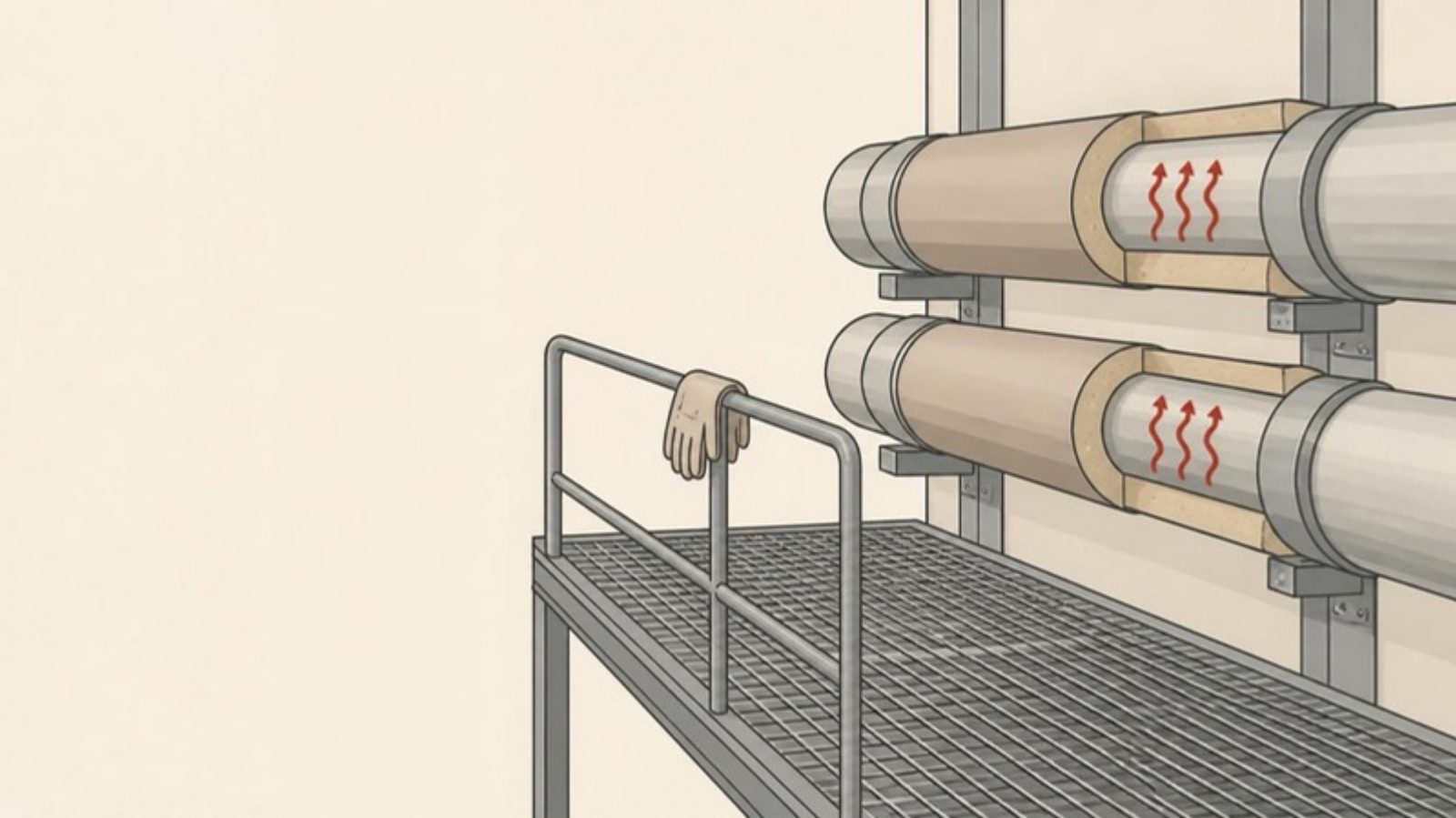

ทางเดินตะแกรงเหล็กพร้อมราวจับข้างท่อร้อนหุ้มฉนวนสองเส้น มีถุงมือช่างพาดอยู่บนราว และลูกศรความร้อนสีแดงอยู่ภายในชั้นฉนวน

สรุปสั้น

Personnel Protection คือการหุ้มฉนวนท่อหรืออุปกรณ์ร้อนโดยมีเป้าหมายให้อุณหภูมิผิวนอกต่ำพอที่คนเผลอสัมผัสแล้วไม่ถูกลวก ไม่ได้มุ่งประหยัดพลังงานเป็นหลัก อุณหภูมิผิวที่ได้ขึ้นกับความหนาฉนวน อุณหภูมิและลมรอบข้าง และค่าการแผ่รังสี (Emissivity) ของเปลือกหุ้ม ส่วนค่าจำกัดว่าต้องไม่เกินกี่องศานั้นมาจากข้อกำหนดของโครงการหรือเจ้าของโรงงาน ความหนาจึงต้องคำนวณ ไม่มีค่าสำเร็จรูปที่ใช้ได้ทุกงาน

ทำไมต้องจำกัดอุณหภูมิผิว

ท่อไอน้ำ ท่อน้ำมันร้อน ผนังเตา และถังร้อน มีผิวที่ร้อนพอจะทำให้ผิวหนังไหม้ได้ภายในเสี้ยววินาที บริเวณที่คนเดินผ่าน ปีนบันได หรือเข้าไปซ่อมบำรุง จึงต้องลดอุณหภูมิผิวที่คนเอื้อมถึง การติดป้ายเตือนอย่างเดียวไม่ได้ทำให้ความเสี่ยงหมดไป

เป้าหมายนี้ต่างจากการหุ้มฉนวนเพื่อประหยัดพลังงานหรือรักษาอุณหภูมิกระบวนการ ท่อเดียวกันอาจได้ความหนาคนละค่าเมื่อเป้าหมายต่างกัน — อ่าน ความหนาฉนวนเลือกอย่างไร

ค่าจำกัดมาจากไหน

ASTM C1055 เป็นแนวทาง (Guide) ที่อธิบายวิธีกำหนดสภาพผิวที่ยอมรับได้ของระบบที่ร้อน ไม่ใช่ตารางตัวเลขสำเร็จรูป ใจความที่ควรรู้

อุณหภูมิผิวสูงสุดที่ยอมรับได้ขึ้นกับสามเรื่อง คือ เวลาสัมผัสที่คาดว่าจะเกิด ลักษณะของผิว (วัสดุและโครงสร้างของผิวที่สัมผัส) และระดับการบาดเจ็บที่ยอมรับได้
สำหรับงานอุตสาหกรรม แนวทางนี้ใช้เวลาสัมผัส 5 วินาทีในการออกแบบ ส่วนสินค้าอุปโภคบริโภคเสนอให้ใช้ 60 วินาที เพราะเด็ก ผู้สูงอายุ หรือผู้ป่วยตอบสนองช้ากว่า
ระดับการบาดเจ็บสูงสุดที่แนะนำคือแผลไหม้ระดับที่หนึ่งในคนทั่วไป
แนวทางนี้ไม่ได้ระบุว่าอุณหภูมิเท่าใดถือว่า "ปลอดภัย" ผู้ออกแบบ หน่วยงานกำกับ หรือเจ้าของงานเป็นผู้กำหนดเกณฑ์เอง
ครอบคลุมเฉพาะการสัมผัสผิวร้อนโดยตรง ไม่รวมอันตรายจากรังสีความร้อน อากาศร้อนรอบข้าง หรือผิวเย็นจัด

ในทางปฏิบัติ ค่าจำกัดจึงเขียนไว้ในข้อกำหนดของโครงการ มาตรฐานของบริษัท หรือกฎหมายท้องถิ่น บทความของสมาคมฉนวนแห่งสหรัฐฯ (NIA) กล่าวถึงตัวเลขที่ใช้กันราว 60 °C (140 °F) และผู้เขียนบทความนั้นเสนอให้ใช้ค่าต่ำกว่า ราว 54 °C (130 °F) เมื่อเปลือกหุ้มเป็นโลหะ เพราะโลหะถ่ายความร้อนสู่ผิวหนังได้เร็ว ตัวเลขเหล่านี้เป็นตัวอย่างจากบทความ ไม่ใช่ค่าที่ใช้แทนข้อกำหนดของงานคุณได้

วัสดุของผิวมีผล ผิวโลหะที่อุณหภูมิเท่ากับผิวผ้าหรือพลาสติกจะรู้สึกร้อนกว่าและลวกเร็วกว่า เพราะนำความร้อนเข้าสู่ผิวหนังได้ดีกว่า นี่คือเหตุผลที่ ASTM C1055 ให้พิจารณาลักษณะของผิวด้วย

อุณหภูมิผิวขึ้นกับอะไร

ผิวนอกของฉนวนจะร้อนขึ้นจนกว่าความร้อนที่ผ่านฉนวนออกมา เท่ากับความร้อนที่ผิวระบายออกสู่อากาศด้วยการพาและการแผ่รังสี ทุกอย่างที่เปลี่ยนสมดุลนี้จึงเปลี่ยนอุณหภูมิผิว

ปัจจัย	ผลต่ออุณหภูมิผิวนอก
---	---
ความหนาฉนวน	หนาขึ้น ผิวเย็นลง
ค่าการนำความร้อนของฉนวน ณ อุณหภูมิใช้งาน	ค่าต่ำกว่า ผิวเย็นลง (ค่า λ สูงขึ้นเมื่อฉนวนร้อนขึ้น)
อุณหภูมิของท่อหรืออุปกรณ์	ร้อนขึ้น ผิวร้อนขึ้น
อุณหภูมิอากาศรอบข้าง	อากาศร้อน ผิวร้อนขึ้น
ลม	ลมนิ่ง ผิวร้อนกว่ามีลม
ค่าการแผ่รังสีของเปลือกหุ้ม	ผิวมันวาว (ค่าต่ำ) ร้อนกว่าผิวด้าน (ค่าสูง)
ขนาดท่อและรูปทรง	มีผลต่อการคำนวณ ท่อเล็กกับผนังเรียบให้ผลต่างกัน

ทำไมเปลือกอลูมิเนียมเงาจึงร้อนกว่า

เปลือกหุ้มโลหะมันวาวมีค่าการแผ่รังสีต่ำ จึงคายความร้อนด้วยการแผ่รังสีได้น้อย ผิวจึงต้องร้อนขึ้นเพื่อระบายความร้อนปริมาณเท่าเดิม บทความของ NIA ยกตัวอย่างท่อร้อนเส้นเดียวกันที่หุ้มฉนวนหนาเท่ากัน เมื่อใช้เปลือกอลูมิเนียมที่หมองแล้ว ผิวนอกอยู่ที่ราว 53 °C แต่เมื่อใช้เปลือกที่มีค่าการแผ่รังสีสูง เช่น พีวีซีหรือผ้าเคลือบ ผิวนอกลดลงเหลือราว 40 °C โดยแลกกับการสูญเสียความร้อนที่มากขึ้น

ผลที่ตามมาคือ

ถ้าเป้าหมายหลักคือป้องกันการสัมผัส เปลือกหุ้มค่าการแผ่รังสีสูงทำให้ใช้ฉนวนบางลงได้
ถ้าเป้าหมายคือประหยัดพลังงาน เปลือกมันวาวสูญเสียความร้อนน้อยกว่า
การคำนวณต้องใส่ค่าการแผ่รังสีของเปลือกหุ้มที่จะใช้จริง ไม่ใช่ค่าสมมติ

ความหนาต้องคำนวณ

ผู้ออกแบบคำนวณอุณหภูมิผิวด้วยวิธีตามมาตรฐาน เช่น ASTM C680 หรือ ISO 12241 แล้วปรับความหนาจนอุณหภูมิผิวไม่เกินค่าจำกัด บทความของ NIA แนะนำให้ใช้สภาวะเลวร้ายที่สุด คือ

อุณหภูมิใช้งานสูงสุดของระบบ
อุณหภูมิอากาศสูงสุดที่คาดว่าจะเกิด ทั้งในอาคารและกลางแจ้ง
ลมนิ่ง

ข้อมูลที่ควรเตรียมให้ผู้คำนวณ: อุณหภูมิท่อหรืออุปกรณ์ ขนาดท่อหรือขนาดผิว ตำแหน่ง (ในอาคารหรือกลางแจ้ง) อุณหภูมิอากาศสูงสุด ชนิดเปลือกหุ้ม และค่าจำกัดอุณหภูมิผิวตามข้อกำหนดโครงการ

ในประเทศไทยอากาศร้อนและบางพื้นที่ในโรงงานอับลม อุณหภูมิอากาศที่ใช้คำนวณจึงควรเป็นค่าของหน้างานจริง ไม่ใช่ค่าจากตารางของประเทศอื่น

ฉนวนที่ใช้

ฉนวนงานร้อนทุกชนิดใช้เพื่อเป้าหมายนี้ได้ สิ่งที่ต้องดูคืออุณหภูมิใช้งานของฉนวนต้องครอบคลุมอุณหภูมิของผิว และรูปแบบต้องเข้ากับพื้นผิว

ท่อ: ท่อฉนวนใยหินสำเร็จรูป เช่น ROCKWOOL ProRox PS 960 SA
ท่อขนาดใหญ่ ถัง และผิวโค้ง: ม้วนตาข่าย เช่น ROCKWOOL ProRox WM
ผนังเรียบของอุปกรณ์: แผ่นใยหิน เช่น ROCKWOOL ProRox SL

เอกสารผู้ผลิตของแต่ละรุ่นให้ค่าการนำความร้อนที่หลายอุณหภูมิ ซึ่งเป็นข้อมูลที่ผู้คำนวณต้องใช้ ดูวิธีเลือกรูปแบบที่ ใยหินแผ่น ม้วน ม้วนตาข่าย ท่อสำเร็จรูป

บางจุดไม่ควรหุ้มฉนวน เช่น ผิวที่ต้องระบายความร้อนออก หรือจุดที่การหุ้มเพิ่มความเสี่ยงการกัดกร่อนใต้ฉนวน กรณีเช่นนี้ผู้ออกแบบอาจใช้การ์ดหรือตะแกรงกั้นการสัมผัสแทน ซึ่ง API RP 583 กล่าวถึงเป็นทางเลือกหนึ่ง

ข้อควรระวัง

บทความนี้อธิบายหลักการ ไม่ได้ให้ค่าอุณหภูมิที่ "ปลอดภัย" หรือความหนาที่ใช้ได้ทันที ค่าจำกัดและความหนาต้องกำหนดโดยวิศวกรตามข้อกำหนดของโครงการและกฎหมายที่เกี่ยวข้อง
ฉนวนที่เปียก ยุบ หรือเปลือกหุ้มเสียหาย ทำให้อุณหภูมิผิวสูงกว่าที่คำนวณไว้ ควรตรวจและซ่อมเป็นระยะ
การวัดอุณหภูมิและทำงานใกล้ผิวร้อนต้องปฏิบัติตามขั้นตอนความปลอดภัยของโรงงาน

แหล่งอ้างอิง

ASTM C1055 — Standard Guide for Heated System Surface Conditions that Produce Contact Burn Injuries (ขอบเขต และ Significance and Use)
National Insulation Association (NIA), Insulation Outlook — A Burning Question (ธันวาคม 2002)
National Insulation Association (NIA), Insulation Outlook — Industrial Insulation Jacketing
American Petroleum Institute — API RP 583 Corrosion Under Insulation and Fireproofing (สารบัญ: Personnel Protective Cage)
ASTM C680 — Standard Practice for Estimate of the Heat Gain or Loss and the Surface Temperatures of Insulated Systems (ชื่อและขอบเขตจากผลการค้นหา)
ROCKWOOL Thailand — ProRox PS 960 SA, WM และ SL Product Data Sheets (08/25)
