เลือกฉนวนสำหรับงานอุณหภูมิสูงอย่างไร?
สรุปสั้น
เริ่มจากอุณหภูมิพื้นผิวสูงสุดที่เกิดขึ้นจริง แล้วเลือกวัสดุที่มีอุณหภูมิใช้งานครอบคลุมพร้อมระยะเผื่อ จากนั้นเลือกรูปแบบให้เข้ากับพื้นผิว (ท่อสำเร็จรูป ม้วนตาข่าย แผ่น หรือม้วนเซรามิคไฟเบอร์) ตรวจข้อกำหนดคลอไรด์หากเป็นสแตนเลส และวางแผนเปลือกหุ้ม (Cladding) กันน้ำและแรงกระแทก ความหนาควรให้วิศวกรหรือผู้เชี่ยวชาญฉนวนอุตสาหกรรมคำนวณตามสภาพจริง
- 1ช่วงอุณหภูมิใช้งาน (Service Temperature) ที่ผู้ผลิตระบุ — ดูเงื่อนไขในเอกสาร
- 2อุณหภูมิจริงของผิวท่อหรืออุปกรณ์ รวมช่วงที่ร้อนหรือเย็นที่สุด ต้องอยู่ในช่วงนี้
- 3อุณหภูมิใช้งานไม่ใช่ค่าการทนไฟหรือการไม่ติดไฟ — เป็นคนละการทดสอบ
ทำไมงานร้อนต้องเลือกละเอียดกว่างานอาคาร
ฉนวนงานอุตสาหกรรมทำหน้าที่ได้หลายอย่าง เช่น ลดการสูญเสียพลังงาน รักษาอุณหภูมิกระบวนการผลิต และลดอุณหภูมิผิวนอกเพื่อป้องกันผู้ปฏิบัติงานจากการสัมผัส ถ้าเลือกผิด ฉนวนอาจหดตัว ยุบ หรือเสื่อมเร็ว และถ้าน้ำเข้าฉนวน อาจเกิดการกัดกร่อนใต้ฉนวน (Corrosion Under Insulation, CUI) ซึ่งมองไม่เห็นจากภายนอก
ขั้นตอนการเลือก
- หาอุณหภูมิสูงสุดจริง — รวมช่วงเริ่มระบบ ช่วงทำความสะอาดด้วยไอน้ำ หรือสภาวะผิดปกติ ไม่ใช่เฉพาะอุณหภูมิทำงานปกติ
- เทียบกับอุณหภูมิใช้งานของฉนวน — ใช้ค่าอุณหภูมิใช้งานสูงสุดจากเอกสารผู้ผลิต และเผื่อระยะปลอดภัย อ่าน อุณหภูมิใช้งานคืออะไร
- กำหนดเป้าหมาย — ประหยัดพลังงาน ควบคุมอุณหภูมิกระบวนการ หรือจำกัดอุณหภูมิผิวนอก เป้าหมายต่างกันทำให้ความหนาที่ต้องการต่างกัน
- เลือกรูปแบบให้เข้ากับพื้นผิว (ดูตารางด้านล่าง)
- ตรวจความเข้ากันได้กับโลหะ — ท่อสแตนเลสออสเทนนิติก ให้ดูว่าฉนวนผ่าน ASTM C795 หรือไม่
- วางแผนเปลือกหุ้มและการกันน้ำ
- ให้ผู้เชี่ยวชาญคำนวณความหนา และกำหนดรายละเอียดการติดตั้ง
รูปแบบฉนวนงานร้อน
| รูปแบบ | เหมาะกับ | ตัวอย่างสินค้า |
|---|---|---|
| --- | --- | --- |
| ท่อสำเร็จรูป (Pipe Section) | ท่อขนาดมาตรฐาน ติดตั้งเร็ว รอยต่อเรียบร้อย | SCG PCI (ใยแก้ว ภายในช่วงอุณหภูมิที่ผู้ผลิตระบุ) |
| ม้วนตาข่าย (Wired Mat) | ท่อขนาดใหญ่ ถัง หม้อไอน้ำ ท่อไอเสีย พื้นผิวโค้งหรือไม่สม่ำเสมอ | ROCKWOOL ProRox WM (ใยหิน หลายเกรดตามอุณหภูมิ) |
| แผ่น (Slab) | ผนังเรียบของอุปกรณ์ ท่อลมร้อนสี่เหลี่ยม | ใยหินแผ่นสำหรับงานอุตสาหกรรม |
| ม้วนเซรามิคไฟเบอร์ (Blanket) | อุณหภูมิสูงมากเกินช่วงใยหิน บุเตา ซีล แจ็คเก็ตถอดได้ | MINEWOOL Ceramic Fiber Blanket |
ภาพรวมวัสดุ: ใยแก้ว · ใยหิน · เซรามิคไฟเบอร์
คลอไรด์กับท่อสแตนเลส (ASTM C795)
สแตนเลสออสเทนนิติก (เช่น เกรด 304/316) เสี่ยงต่อการแตกร้าวจากการกัดกร่อนภายใต้ความเค้น (Stress Corrosion Cracking) เมื่อมีคลอไรด์สะสมที่ผิวโลหะร่วมกับความร้อนและความชื้น คลอไรด์อาจมาจากตัวฉนวนเองหรือจากน้ำภายนอกที่ซึมผ่านฉนวน
ASTM C795 เป็นข้อกำหนดสำหรับฉนวนที่สัมผัสสแตนเลสออสเทนนิติก โดยอ้างอิงการทดสอบการกัดกร่อน (ASTM C692) และการวิเคราะห์ปริมาณคลอไรด์และสารยับยั้ง (ASTM C871) ถ้างานเป็นสแตนเลส ให้ขอเอกสารยืนยันจากผู้ผลิต — เช่น เอกสารของ ProRox WM ระบุว่าผ่านข้อกำหนดนี้ — และยังต้องป้องกันน้ำเข้าฉนวนด้วย

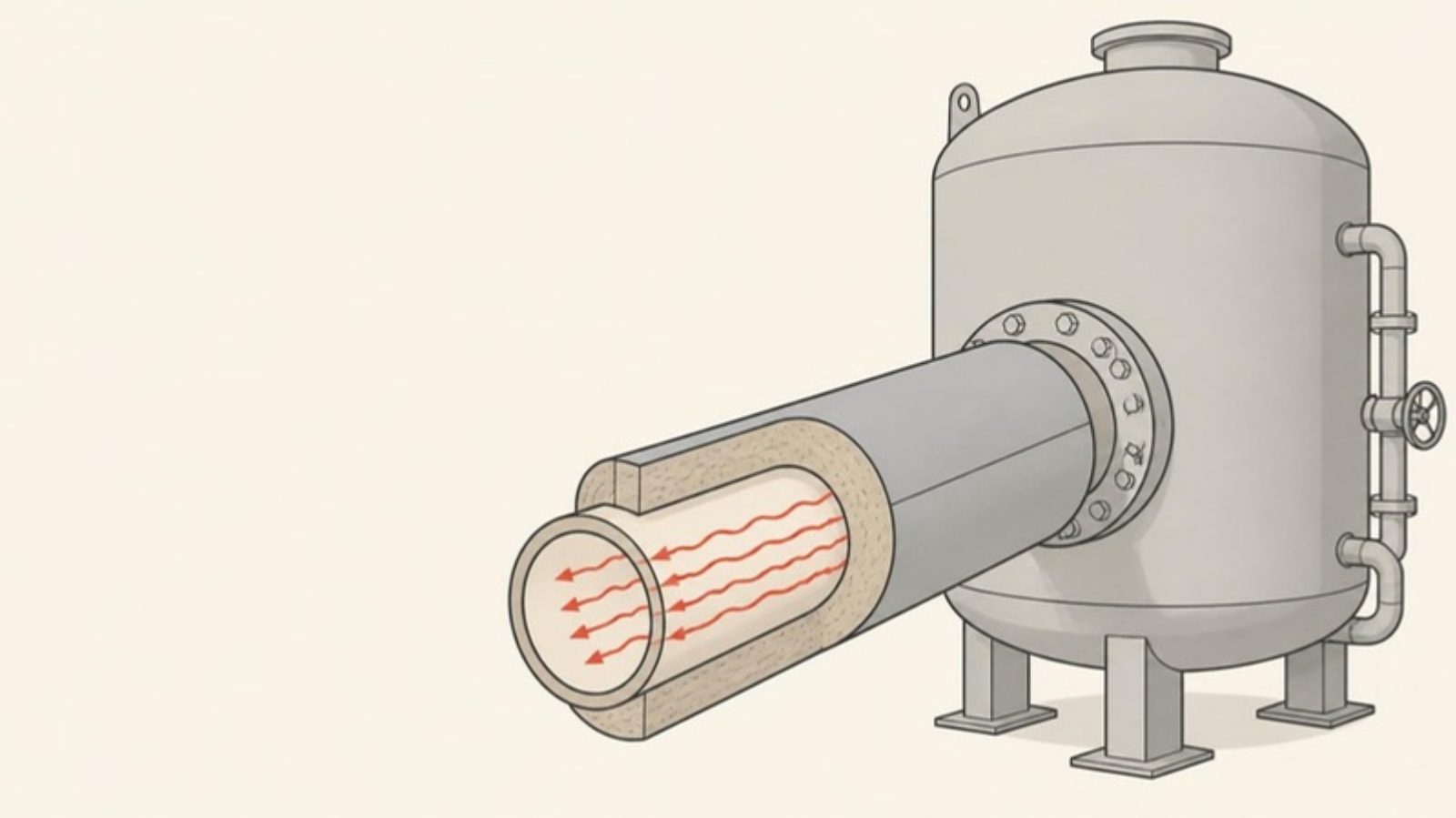

เปลือกหุ้มและการป้องกันน้ำ
- ฉนวนเส้นใยต้องมีเปลือกหุ้ม (Cladding / Jacketing) เช่น แผ่นโลหะ เพื่อกันฝน น้ำล้าง แรงกระแทก และแสงแดด
- รอยต่อของเปลือกหุ้มควรซ้อนทับให้น้ำไหลออก ปิดรอบจุดที่มีท่อหรือขายึดทะลุ และตรวจซ่อมเป็นระยะ
- น้ำที่เข้าไปขังในฉนวนทำให้ประสิทธิภาพลดลง และเพิ่มความเสี่ยง CUI บนท่อเหล็กกล้าคาร์บอน
- การเลือกวัสดุเปลือกหุ้ม ความหนา และระบบซีล ควรกำหนดโดยผู้ออกแบบตามสภาพแวดล้อมของโรงงาน
ความหนาต้องคำนวณ ไม่ใช่เดา
ความหนาขึ้นกับอุณหภูมิพื้นผิว ขนาดท่อ อุณหภูมิแวดล้อม ลม ค่าการนำความร้อนของฉนวนที่อุณหภูมินั้น และเป้าหมาย (เช่น อุณหภูมิผิวนอกที่ยอมรับได้) มาตรฐานการคำนวณที่ผู้ออกแบบใช้ เช่น ISO 12241 หรือ ASTM C680 เราไม่ให้ความหนาสำเร็จรูป — ส่งข้อมูลหน้างานให้ผู้เชี่ยวชาญคำนวณ
ความปลอดภัย
- งานบนท่อหรืออุปกรณ์ที่ยังร้อน งานที่สูง และงานในพื้นที่อับอากาศ ต้องทำโดยผู้รับเหมาที่มีคุณสมบัติ ตามขั้นตอนความปลอดภัยของโรงงาน
- ในการเดินระบบครั้งแรก ฉนวนที่มีสารยึดเกาะอินทรีย์อาจมีควันหรือไอออกมาชั่วคราว ควรระบายอากาศตามคำแนะนำผู้ผลิต
- เซรามิคไฟเบอร์มีข้อกำหนดด้านสุขภาพเข้มกว่าใยแก้วและใยหิน ต้องปฏิบัติตาม SDS
ข้อผิดพลาดที่พบบ่อย
- เลือกจากจุดหลอมเหลวหรือคำว่า "ไม่ติดไฟ" แทนอุณหภูมิใช้งาน
- ใช้ฉนวนงานอาคารกับท่อไอน้ำเพราะ "เป็นใยแก้วเหมือนกัน"
- ใช้เซรามิคไฟเบอร์กับงานที่ใยหินรองรับได้อยู่แล้ว ทำให้ต้องจัดการด้านสุขภาพเพิ่มโดยไม่จำเป็น
- ไม่มีเปลือกหุ้มหรือเปลือกหุ้มรั่ว ทำให้ฉนวนเปียก
แหล่งอ้างอิง
- ASTM C795 — Standard Specification for Thermal Insulation for Use in Contact with Austenitic Stainless Steel (อ้างอิง ASTM C692 และ C871)
- Johns Manville — Technical Bulletin: Stress Corrosion Cracking of Austenitic Stainless Steel
- ASTM C411 — Hot-Surface Performance of High-Temperature Thermal Insulation
- ROCKWOOL Technical Insulation — Process Manual; Corrosion Under Insulation (South Asia); Safe Use Instruction Sheet
- ROCKWOOL Technical Insulation — ProRox WM 950SA / 960SA / 970SA Product Data Sheets
- SCG — แค็ตตาล็อก SCG Insulation for Industrial : Pipe (PCI)
- 3T Insulation — แค็ตตาล็อก MINEWOOL Ceramic Fiber Blanket
- ISO 12241 และ ASTM C680 (ชื่อมาตรฐานการคำนวณ)
