การกัดกร่อนใต้ฉนวน (Corrosion Under Insulation, CUI) คืออะไร?

CUI เกิดขึ้นได้อย่างไร

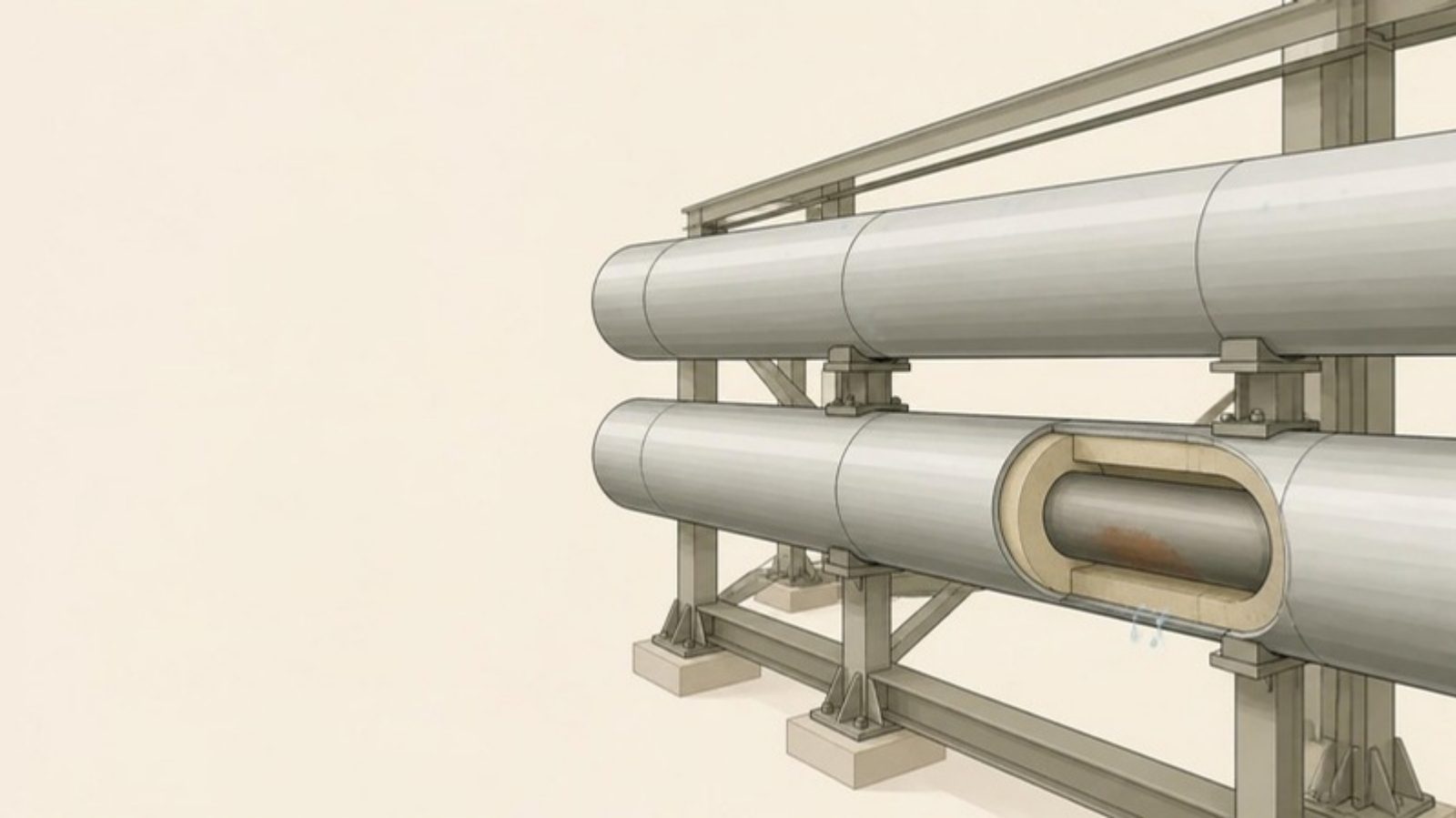

เหล็กกล้าคาร์บอนเป็นสนิมเมื่อสัมผัสน้ำและมีออกซิเจน ท่อที่หุ้มฉนวนมักมีช่องว่างเล็ก ๆ ระหว่างฉนวนกับผิวโลหะ เมื่อน้ำเข้าไปได้ก็จะค้างอยู่ตรงนั้น ฉนวนทำให้น้ำระเหยออกช้าลง ผิวโลหะจึงเปียกนานกว่าท่อเปลือย ยิ่งผิวเปียกนาน ความเสียหายยิ่งมาก

เอกสารของสมาคมฉนวนแห่งสหรัฐฯ (NIA) สรุปบทบาทของฉนวนไว้สามข้อ คือ ทำให้เกิดช่องที่กักน้ำได้ อาจดูดซับหรือนำพาน้ำไปยังผิวโลหะ และบางชนิดอาจมีสารปนเปื้อนที่เร่งการกัดกร่อน

น้ำเข้าไปใต้ฉนวนได้ทางไหน

หน่วยงานความปลอดภัยของสหราชอาณาจักร (HSE) และ NIA ระบุเส้นทางที่พบบ่อยไว้ใกล้เคียงกัน

• เปลือกหุ้ม (Cladding / Jacketing) ที่ออกแบบหรือติดตั้งไม่ดี รอยต่อไม่ซ้อนให้น้ำไหลออก
• ซีลแลนต์ที่รอยต่อเสื่อมตามอายุ
• เปลือกหุ้มบุบ ฉีก หรือถูกเหยียบ
• จุดที่รื้อฉนวนเพื่อซ่อมแล้วปิดกลับไม่เรียบร้อย เช่น กล่องหุ้มวาล์ว
• จุดที่มีสิ่งทะลุผ่านฉนวน เช่น ขายึดท่อ หัวต่อ (Nozzle) และจุดวัด
• ไอน้ำในอากาศที่ควบแน่นบนผิวเย็น หรือระบบที่อุณหภูมิขึ้นลงสลับกัน

น้ำที่เข้าไปมักไหลไปรวมที่จุดต่ำและจุดที่ผิวไม่ต่อเนื่อง เช่น ฐานถัง ขายึดท่อ ด้านล่างของท่อแนวนอนและข้องอ แหวนรองรับฉนวน และท่อระบาย จุดเหล่านี้จึงเป็นจุดที่ควรตรวจก่อน

ช่วงอุณหภูมิที่ต้องระวัง

ตัวเลขช่วงอุณหภูมิในแต่ละเอกสารไม่ตรงกันทุกจุด จึงควรใช้ค่าจากมาตรฐานที่โครงการของคุณอ้างอิงเท่านั้น ตัวอย่างที่เราเปิดอ่าน

• เหล็กกล้าคาร์บอน — บทความของ NIA ระบุว่าจากผลการตรวจสอบอุปกรณ์ ความเสี่ยงสูงสุดอยู่ในช่วงประมาณ −4 ถึง 150 °C (25–300 °F)
• เอกสาร ROCKWOOL (WR-Tech) — ระบุว่า CUI มักเกิดที่อุณหภูมิต่ำกว่า 175 °C และในระบบที่เดินเครื่องแบบขึ้นลงเป็นรอบ โดยแผนภาพในเอกสารแสดงช่วง 50–175 °C เป็นช่วงเสี่ยงสูง
• สแตนเลสออสเทนนิติก — บทความของ NIA อ้างเอกสาร NACE RP0198 ว่าการแตกร้าวจากคลอไรด์ที่ผิวนอกมักเกิดในช่วงประมาณ 50–150 °C

สิ่งที่ตรงกันในทุกเอกสารคือ ระบบที่อุณหภูมิขึ้นลงสลับกัน หรือหยุดเดินเป็นช่วง ๆ เสี่ยงกว่าระบบที่ร้อนคงที่ เพราะผิวโลหะมีโอกาสเปียกซ้ำบ่อย ท่อที่ร้อนมากตลอดเวลาจะไล่น้ำออกได้ แต่ช่วงเริ่มเดินและหยุดเดินก็ยังผ่านช่วงเสี่ยงอยู่ดี

คลอไรด์กับสแตนเลส

สแตนเลสออสเทนนิติก (เช่น เกรด 304/316) ไม่ได้เป็นสนิมแบบเหล็กทั่วไป แต่เสี่ยงต่อการแตกร้าวจากการกัดกร่อนภายใต้ความเค้นโดยคลอไรด์ที่ผิวนอก (External Chloride Stress Corrosion Cracking) น้ำที่ซึมเข้ามาพาคลอไรด์มาด้วย เมื่อน้ำระเหยบนผิวร้อน คลอไรด์จะเข้มข้นขึ้นเรื่อย ๆ จนถึงระดับที่ทำให้โลหะที่มีความเค้นแตกร้าวได้

คลอไรด์มาจากสองทาง คือจากตัวฉนวนเอง และจากภายนอก เช่น ฝน ไอทะเล น้ำล้าง หรือน้ำจากระบบดับเพลิง ดังนั้น

• เลือกฉนวนที่มีเอกสารยืนยันตาม ASTM C795 ซึ่งเป็นข้อกำหนดสำหรับฉนวนที่สัมผัสสแตนเลสออสเทนนิติก
• ฉนวนคลอไรด์ต่ำช่วยเฉพาะส่วนที่มาจากตัวฉนวน ยังต้องกันน้ำจากภายนอกและพิจารณาสีเคลือบตามที่ผู้ออกแบบกำหนด

ลดความเสี่ยงได้อย่างไร

เอกสาร API RP 583 และ NACE SP0198 มองเรื่องนี้เป็นระบบที่มีหลายชั้นป้องกัน ไม่ใช่การเลือกวัสดุอย่างเดียว

1. สีเคลือบผิวโลหะ

บทความของ NIA ระบุว่าสีเคลือบป้องกัน (Protective Coating) ถือเป็นวิธีป้องกันพื้นฐาน เพราะเป็นชั้นสุดท้ายที่กั้นระหว่างน้ำกับโลหะ ชนิดของสีต้องเลือกตามวัสดุท่อและอุณหภูมิใช้งาน ซึ่งเป็นงานของผู้ออกแบบและผู้ผลิตสี

2. ฉนวนที่ดูดซับน้ำต่ำและแห้งเร็ว

สำหรับงานร้อน ฉนวนใยหินที่ผลิตด้วยสารยึดเกาะกันน้ำเป็นตัวเลือกที่ควรพิจารณา

• ROCKWOOL ProRox PS 960 SA / PS 970 SA — ท่อฉนวนใยหินสำเร็จรูปที่ผลิตด้วยสารยึดเกาะกันน้ำ WR-Tech เอกสารผู้ผลิตระบุการดูดซับน้ำไม่เกิน 0.2 kg/m² (EN 13472) รวมถึงหลังอบที่ 250 °C นาน 24 ชั่วโมง และคลอไรด์ที่ละลายน้ำได้ไม่เกิน 10 ppm ตาม ASTM C795
• ROCKWOOL ProRox WM — ม้วนตาข่ายสำหรับท่อขนาดใหญ่ ถัง และพื้นผิวโค้ง เอกสารระบุการดูดซับน้ำต่ำกว่า 1 kg/m² (EN 1609) และคลอไรด์ต่ำกว่า 10 ppm ตาม ASTM C795
• ฉนวนแคลเซียมซิลิเกต ASK CS 220 — ฉนวนแข็งที่รับแรงกดได้ดี เหมาะกับจุดที่ฉนวนมักถูกเหยียบหรือกระแทกจนเปลือกหุ้มเสียหาย แต่เป็นวัสดุมีรูพรุน จึงต้องอาศัยเปลือกหุ้มและสีเคลือบที่ดีเช่นกัน

ค่าการดูดซับน้ำเป็นผลทดสอบของตัววัสดุ ไม่ได้หมายความว่าระบบจะไม่เกิด CUI อ่านเพิ่มที่ ฉนวนกับความชื้นและการกันน้ำ

3. เปลือกหุ้มและการซีล

• ซ้อนรอยต่อในทิศที่น้ำไหลออก ไม่ใช่ไหลเข้า
• ซีลรอบจุดที่มีสิ่งทะลุผ่าน และปิดปลายฉนวนให้เรียบร้อย
• ออกแบบให้น้ำที่เข้าไปแล้วมีทางระบายออกที่จุดต่ำ
• เลือกฉนวนที่รับแรงได้พอในจุดที่คนต้องเหยียบหรือพิง เพื่อไม่ให้เปลือกหุ้มบุบ

อ่านเพิ่มที่ การปิดรอยต่อฉนวน

4. การตรวจสอบและบำรุงรักษา

เปลือกหุ้มและซีลแลนต์เสื่อมตามเวลา จึงต้องมีแผนตรวจ API RP 583 แนะนำให้จัดลำดับตามความเสี่ยง (Risk-Based Inspection) โดยดูอายุอุปกรณ์ ชนิดสีเคลือบ ตำแหน่ง อุณหภูมิใช้งาน และผลที่ตามมาหากรั่ว การตรวจด้วยสายตาโดยผู้ที่ผ่านการฝึกยังเป็นพื้นฐาน เสริมด้วยวิธีตรวจแบบไม่ทำลายตามที่ผู้เชี่ยวชาญเลือก

ข้อเข้าใจผิดที่พบบ่อย

• "ใช้ฉนวนกันน้ำแล้วไม่ต้องทาสี" — ฉนวนที่ดูดซับน้ำต่ำช่วยลดเวลาที่ผิวโลหะเปียก แต่ไม่ได้แทนสีเคลือบ
• "ท่อร้อนไม่เป็นสนิม" — ช่วงเริ่มเดิน หยุดเดิน และระบบที่เดินเป็นรอบยังผ่านช่วงอุณหภูมิเสี่ยง
• "เปลือกหุ้มภายนอกดูดี แปลว่าข้างในแห้ง" — น้ำเข้าทางจุดเล็ก ๆ แล้วไหลไปสะสมที่จุดอื่นได้
• "สแตนเลสไม่ต้องห่วงเรื่องนี้" — สแตนเลสเสี่ยงต่อการแตกร้าวจากคลอไรด์ ซึ่งมองเห็นยากกว่าสนิม

อ่านต่อ: เลือกฉนวนสำหรับงานอุณหภูมิสูง · ฉนวนท่อน้ำร้อนและท่อไอน้ำ

แหล่งอ้างอิง

• National Insulation Association (NIA), Insulation Outlook — An Industry Perspective: Revisiting Recommendations (สรุปเอกสาร NACE RP0198)
• UK Health and Safety Executive (HSE) — SPC/TECH/GEN/18 Corrosion under insulation of plant and pipework (อ่านจากบทสรุปผลการค้นหา)
• American Petroleum Institute — API RP 583 Corrosion Under Insulation and Fireproofing (เอกสารแนะนำขอบเขตและสารบัญ ฉบับพิมพ์ครั้งที่ 1)
• AMPP (NACE) — SP0198 Control of Corrosion Under Thermal Insulation and Fireproofing Materials — A Systems Approach (ชื่อเอกสารและบทสรุปจากแหล่งทุติยภูมิ)
• ROCKWOOL Technical Insulation — ProRox WR-Tech factsheet (RW-TI/06.21)
• ROCKWOOL Thailand — ProRox PS 960 SA / PS 970 SA และ ProRox WM 950 / 960 / 970 SA Product Data Sheets (08/25)
• Zhejiang ASK — Calcium Silicate CS 220 product introduction (สำเนาจากตัวแทนจำหน่าย)
